JVM通关指南（二）JVM运行时数据区的深入解析

JVM运行时数据区

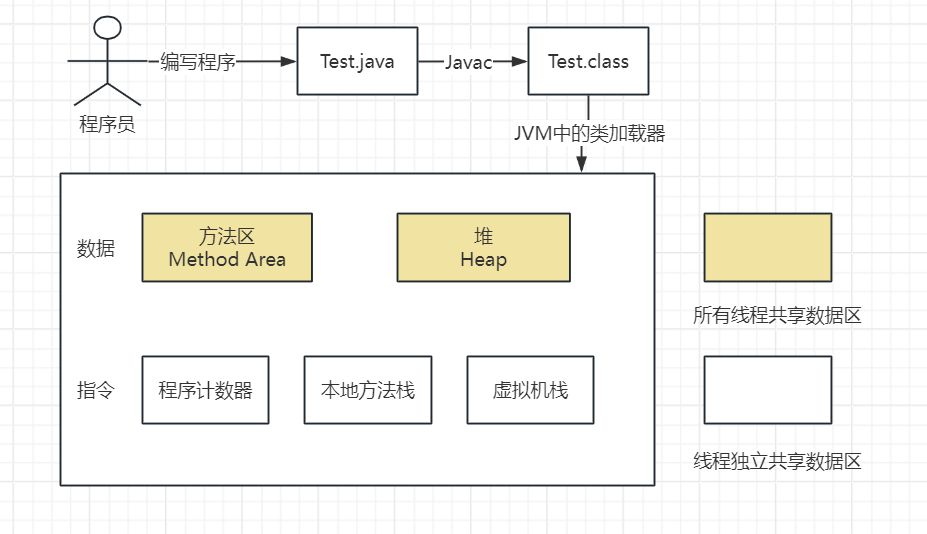

JVM运行时数据区是Java虚拟机在执行Java程序时使用的内存区域，它被划分为几个不同的部分，每个部分有特定的用途，下面是JVM运行时数据区主要组成部分。

---

方法区(Method Area)

1. 线程共享的内存区域
2. 存储已被JVM加载的：类信息、常量、静态变量、即时编译器编译后的代码
3. 在HotSpot JVM中也被称为”永久代”(PermGen)，但在Java 8中被”元空间”(Metaspace)取代
4. 当方法区无法满足内存分配需求时，抛出OutOfMemoryError异常

---

Java堆(Java Heap)

1. 线程共享的内存区域
2. 在JVM启动时创建
3. 存储所有对象实例和数组
4. GC管理的主要区域(“GC堆”)
5. 内存回收角度来看java堆可分为：新生代和老生代。
6. 堆中没有内存可以完成实例分配，并且堆也无法再扩展时，将会抛出OutOfMemoryError异常

---

程序计数器(Program Counter Register)

1. 线程私有的内存区域
2. 记录当前线程所执行的字节码行号指示器
3. 执行Java方法时记录正在执行的虚拟机字节码指令地址
4. 执行Native方法时值为空(Undefined)
5. 唯一一个在JVM规范中没有规定任何OutOfMemoryError情况的区域

在Java中最小的执行单位是线程，线程是要执行指令的，执行的指令最终操作的就是我们的电脑（CPU）。但在CPU上面去运行，有个非常不稳定的因素，叫做调度策略，这个调度策略是基于时间片的，也就是当前的这一纳秒是分配给那个指令的。

线程A在看直播：

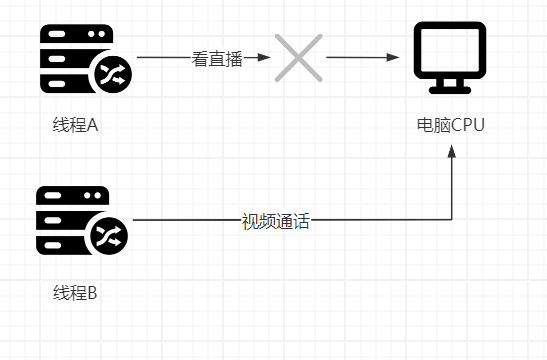

现在线程B来了一个视频电话，就会抢夺线程A的时间片，则打断了线程A，线程A就会挂起：

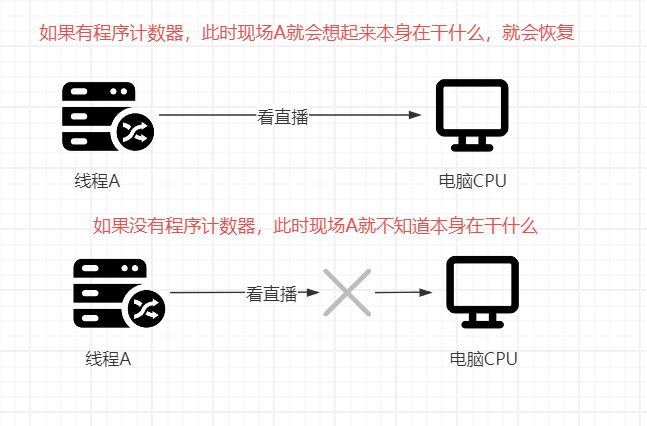

当线程B的视频电话结束，这时线程A在做什么呢？线程是最小的执行单位，他不具备记忆功能，它只负责去干，那这个记忆就由程序计数器来记录：

---

Java虚拟机栈(Java Virtual Machine Stacks)

1. 线程私有的内存区域
2. 生命周期与线程相同
3. 存储栈帧(Stack Frame)，每个方法执行时都会创建一个栈帧
4. 可能抛出StackOverflowError(栈深度超过限制)和OutOfMemoryError(无法扩展栈时)
5. 栈帧包含：

• 局部变量表(Local Variable Table)：存储方法参数和局部变量
• 操作数栈(Operand Stack)：方法执行的工作区
• 动态链接(Dynamic Linking)：指向运行时常量池的方法引用
• 方法返回地址(Return Address)：方法执行完毕后的返回位置

常见的QA

一个方法调用另一个方法，会创建很多栈帧吗？

答：会创建，如果一个栈中有动态链接调用别的方法，就会去创建新的栈帧，栈中是由顺序的，一个栈帧调用另一个栈帧，另一个栈帧就会排在调用者下面。

栈指向堆是什么意思？

栈指向堆是什么意思，就是栈中要使用成员变量怎么办，栈中不会存储成员变量，只会存储一个应用地址。

递归的调用自己会创建很多栈帧吗？

递归会创建多个栈帧，就是一直排下去。

---

本地方法栈(Native Method Stack)

1. 线程私有的内存区域
2. 为JVM使用到的Native方法服务
3. 与Java虚拟机栈类似，只是为Native方法服务
4. 可能抛出StackOverflowError和OutOfMemoryError

---

运行时常量池(Runtime Constant Pool)

1. 方法区的一部分
2. 存储编译期生成的各种字面量和符号引用
3. 动态性：可以在运行时将新的常量放入池中(String.intern())
4. 可能抛出OutOfMemoryError

---

直接内存(Direct Memory)

1. 不是JVM规范定义的内存区域
2. 通过NIO的DirectByteBuffer分配
3. 不受Java堆大小限制，但受本机总内存限制
4. 可能抛出OutOfMemoryError

直接内存与堆内存的区别

1. 接内存申请空间耗费很高的性能，堆内存申请空间耗费比较低
2. 直接内存的IO读写的性能要优于堆内存，在多次读写操作的情况相差非常明显

代码示例

import java.nio.ByteBuffer;

/**
 * 直接内存 与 堆内存的比较
 */
public class ByteBufferCompare {
    public static void main(String[] args) {
        allocateCompare();   //分配比较
        operateCompare();    //读写比较
    }

    /**
     * 直接内存 和 堆内存的 分配空间比较
     */
    public static void allocateCompare() {
        int time = 10000000;    //操作次数
        long st = System.currentTimeMillis();
        for (int i = 0; i < time; i++) {

            ByteBuffer buffer = ByteBuffer.allocate(2);      //非直接内存分配申请
        }
        long et = System.currentTimeMillis();
        System.out.println("在进行" + time + "次分配操作时，堆内存：分配耗时:" + (et - st) + "ms");
        long st_heap = System.currentTimeMillis();
        for (int i = 0; i < time; i++) {
            ByteBuffer buffer = ByteBuffer.allocateDirect(2); //直接内存分配申请
        }
        long et_direct = System.currentTimeMillis();
        System.out.println("在进行" + time + "次分配操作时，直接内存：分配耗时:" + (et_direct - st_heap) + "ms");
    }

    /**
     * 直接内存 和 堆内存的 读写性能比较
     */
    public static void operateCompare() {
        //如果报错修改这里，把数字改小一点
        int time = 1000000000;
        ByteBuffer buffer = ByteBuffer.allocate(2 * time);
        long st = System.currentTimeMillis();
        for (int i = 0; i < time; i++) {
            buffer.putChar('a');
        }
        buffer.flip();
        for (int i = 0; i < time; i++) {
            buffer.getChar();
        }
        long et = System.currentTimeMillis();
        System.out.println("在进行" + time + "次读写操作时，堆内存：读写耗时：" + (et - st) + "ms");
        ByteBuffer buffer_d = ByteBuffer.allocateDirect(2 * time);
        long st_direct = System.currentTimeMillis();
        for (int i = 0; i < time; i++) {
            buffer_d.putChar('a');
        }
        buffer_d.flip();
        for (int i = 0; i < time; i++) {
            buffer_d.getChar();
        }
        long et_direct = System.currentTimeMillis();
        System.out.println("在进行" + time + "次读写操作时，直接内存：读写耗时:" + (et_direct - st_direct) + "ms");
    }
}

运行结果

在进行10000000次分配操作时，堆内存：分配耗时:98ms
在进行10000000次分配操作时，直接内存：分配耗时:8895ms
在进行1000000000次读写操作时，堆内存：读写耗时：5666ms
在进行1000000000次读写操作时，直接内存：读写耗时:884ms

这些内存区域协同工作，支持Java程序的执行，每个区域都有其特定的用途和生命周期管理方式。
